IT Maschinenschutzzaun zur Fehlereindämmung in automatisierten Bearbeitungszellen
Maschinenschutzzaun, der die Begrenzung aufrechterhält, wenn eine automatisierte Maschine ausfällt
Für Maschinenräume, in denen ein gebrochenes Teil, fliegendes Material oder eine interne Kollision zu einem Perimeterrisiko werden kann, muss ein Maschinenschutzzaun mehr tun, als nur eine Linie zu markieren. Mdfence ist als Stahlrahmensystem für Aufpralleindämmung, physische Abfangung und kontrollierten Zugang um Roboterzellen, CNC-Linien und Transferanlagen konzipiert.
Warum dieser Maschinenschutzzaun für den Fehlerschutz geeignet ist
Wenn eine Produktionsmaschine ausfällt, ist der Zaun nicht zur Dekoration da. Er muss Belastungen absorbieren, ausgerichtet bleiben und die Gehwegseite schützen. Deshalb verwendet Mdfence Q235 kaltgewalzten Kohlenstoffbaustahl, einen standardmäßigen 60x60mm verdickten Pfosten und ein 20x30x1,5mm rechteckiges Rahmengitterpaneel. Das gerahmte Paneel bietet eine weitaus bessere Biegesteifigkeit als ein ungerahmtes Gitterblech, während das Stahlrahmen- und Pfostensystem dem Gehäuse hilft, seine Form bei inneren Stößen zu behalten.

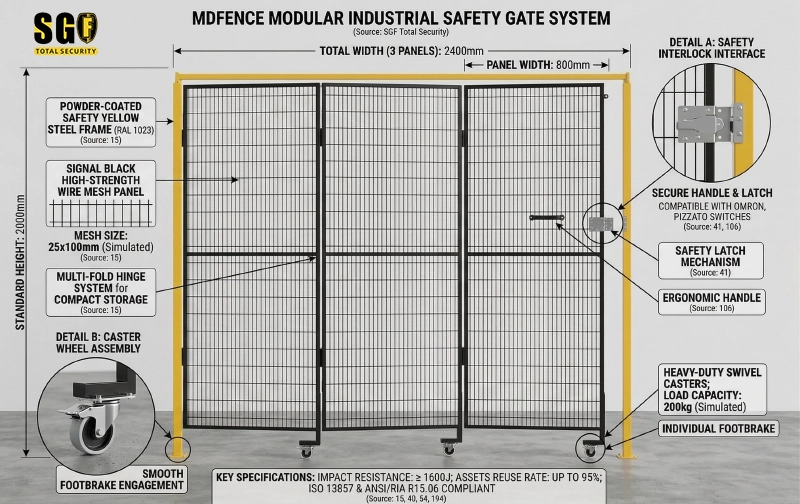

| Spezifikation | Projektwert |
|---|---|
| Hauptmaterial | Q235 kaltgewalzter Kohlenstoffbaustahl für plastische Verformungsenergieabsorption ohne Sprödbruch |
| Standardpfosten | 60x60mm verdickte Säule für höhere Grenzsteifigkeit |
| Panelrahmen | 20x30x1,5mm Rechteckrohrrahmen, über 4-fache Biegesteifigkeit eines ungerahmten Gitterpaneels |
| Auswirkungsbewertung | Bestandene TUV-geprüfte 1600J Ultra-Hochenergie-Aufprallanforderung |
| Systemrolle | Maschinenschutzzaun für Roboter, CNC, Förderbänder und Automatisierungszellen |
| Feldergebnis | Schützt nahegelegenes Personal, indem verhindert wird, dass die Systemgrenze während eines Fehlerereignisses kollabiert |
Was das Gehäuse für die schwere industrielle Fehlereindämmung geeignet macht
1. Der Rahmen ist so konzipiert, dass er zuerst ein Versagen der Begrenzung verhindert
Viele alte Barrieren versagen auf die gleiche Weise: Die Platte verdreht sich, der Pfosten kippt, und die Öffnung vergrößert sich genau in dem Moment, in dem der Bereich geschützt bleiben sollte. Mdfence verwendet eine gerahmte Gitterstruktur anstelle einer losen Platte. Der rechteckige Rohrrahmen von 20x30x1,5 mm erhöht die Steifigkeit, was wichtig ist, wenn die Belastung plötzlich und lokal auftritt, nicht langsam und gleichmäßig verteilt. In einem Maschinenschutzzaun-Projekt ist diese zusätzliche Steifigkeit das, was die Linie zwischen der Maschine und dem Gehweg nach einem Aufprall lesbar hält.
2. Q235-Stahl absorbiert Energie durch Verformung, nicht durch Bruch
Bei einem Unfall ist das beste Ergebnis kein spröder Bruch. Der Stahl sollte sich kontrolliert verformen und die Energie in die Struktur aufnehmen. Das ist die Rolle von Q235-Kohlenstoffstahl in diesem System. Laut der Produktbeschreibung ist das System durch europäische TUV-Tests zertifiziert und kann einer Aufprallenergie von 1600 Joule standhalten. Für einen Fabrikbesitzer bedeutet das, dass der Zaun für das Ereignis gebaut ist, das man nicht sehen möchte: einen inneren Aufprall, der versucht, die Grenze in den öffentlichen Gang zu drücken.
3. Installationsdetails sind wichtig, weil ein starker Zaun dennoch fest fixiert bleiben muss
Schlagfestigkeit ist nicht nur eine Materialfrage. Es ist auch eine Befestigungsfrage. Die Bodenplatte, das Bohrmuster, die Ankerbolzen und die Klemmverbindung entscheiden alle darüber, ob die Feldinstallation wie ein technisches System oder wie eine lose Barriere funktioniert. Das Detailbild zeigt die Schweißnaht, Beschichtung und Bodenplatten-Hintergrund der Baugruppe. Das ist die Art von Nachweis, die EHS-Teams und Projektingenieure sehen möchten, bevor sie ein Maschinenschutzzaun-Layout für eine aktive Anlage genehmigen.
Wo dieser Maschinenschutzzaun die bessere Wahl ist

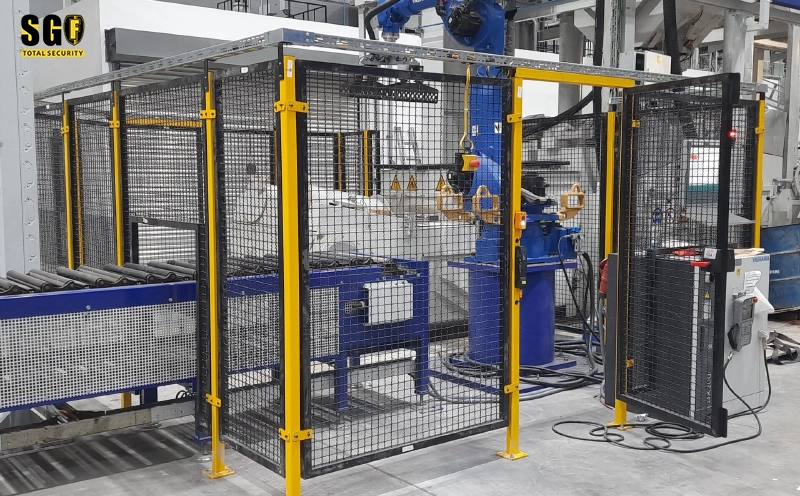

- Roboterzellen, die eine harte Umzäunung benötigen, keine leichte visuelle Grenze
- CNC- und Bearbeitungsbereiche, in denen gebrochene Werkzeuge oder Komponenten in Richtung Gehwege geschleudert werden können
- Förder- und Transferzonen, in denen die Bedienerseite physisch getrennt bleiben muss
- Lager- und interne Logistikgänge, in denen sich Gabelstapler und Ausrüstung den Raum mit Menschen teilen
- Nachrüstlinien, die ein modulares Zaunsystem anstelle von Schweißarbeiten vor Ort benötigen
In jedem dieser Szenarien ist die Logik dieselbe: Der Zaun muss die Systemgrenze intakt halten, wenn die Maschine etwas Ungewöhnliches tut. Mdfence beantwortet dieses Bedürfnis mit einer stahlgerahmten Struktur, einem verstärkten 60x60 mm Pfosten und einem Plattendesign, das dafür ausgelegt ist, Missbrauch zu widerstehen, ohne die Öffnung in eine Lücke zu verwandeln.
Was Projektteams vor der Freigabe spezifizieren sollten
Für ein Maschinenschutzzaun-Paket sind die wirklichen Fragen nicht abstrakt. Teams sollten die Zellengröße, die erforderlichen Zugangspunkte, den Tortyp, das Kollisionsrisiko und die Installationsfläche definieren. Mdfence ist dafür gebaut, innerhalb dieser Projektlogik zu arbeiten: Standardmodule, kontrollierte Zugangshardware und eine Struktur, die für die Linie konstruiert werden kann, anstatt die Linie zu zwingen, sich dem Zaun anzupassen.
Endergebnis: Eine Begrenzung, die auch bei Maschinenausfall glaubwürdig bleibt
Bei einem Fehlerfall ist das Ziel einfach: die Personen außerhalb der Zelle schützen und verhindern, dass die Einhausung kollabiert. Dafür ist dieses Maschinenschutzzaunsystem ausgelegt. Es kombiniert Q235-Stahl, einen 60x60 mm Pfosten, ein gerahmtes Gitterpaneel und eine Aufprallleistung der Klasse 1600 J zu einem praktischen Industrie-Schutzpaket für schwere Automatisierungsumgebungen.
