IT Multi-Standard-Maschinenabsicherung
Ein Aluminiumprofil-Schutzzaun-Design, zertifiziert von der EU bis nach Nordamerika
Lager- und Automatisierungsintegratoren, die Zellen in der EU und Nordamerika betreiben, müssen sich gleichzeitig an zwei Regelwerke halten — EN ISO 14120 / 13857 auf der einen Seite, OSHA und ANSI/RIA R15.06 auf der anderen, wobei AGV-Wege zusätzlich ISO 3691-4 / ANSI B56.5 erfordern. Alfence ist für beide ausgelegt, sodass ein einziges Aluminiumprofil-Schutzzaun-Design in jedem Markt die Prüfung besteht und direkt in Ihre Abnahmedokumentation vor Ort passt.
Was grenzüberschreitende Integratoren erfüllen müssen
Ein einziges Schutzzaun-Layout muss oft gleichzeitig eine europäische und eine nordamerikanische Referenz erfüllen. Die folgende Tabelle zeigt, wo Alfence so ausgelegt ist, dass es jede Anforderung erfüllt, sodass dieselbe Stückliste keinen zweiten Compliance-Arbeitsstrom benötigt.
| Anforderung / Zone | Standard, den Alfence erfüllen soll |
|---|---|
| Roboter- und automatisierte Zellenabsicherung | EN ISO 14120:2015 (Design), ausgerichtet an EN ISO 13857 — 20×100 mm Maschenweite ermöglicht einen Mindestabstand von 120 mm zur Gefahrenquelle |
| Nordamerikanische Roboterzellen | OSHA 29 CFR 1910 und ANSI/RIA R15.06 |
| AGV / AMR-Verkehrswege | ISO 3691-4 und ANSI B56.5, mit Lichtvorhang- und Zonenverriegelungsoptionen |
| Zugangstüren und Wartungstore | Verriegelbar; Schmersal AJM150 Sicherheitsschalter (1500 N Verriegelungskraft, passend für 40×40 Profil) |
| EU-Maschinenkonformität | CE / Maschinenrichtlinie 2006/42/EG Dokumentationspaket |
Wie Alfence in verschiedenen Rechtsräumen standhält

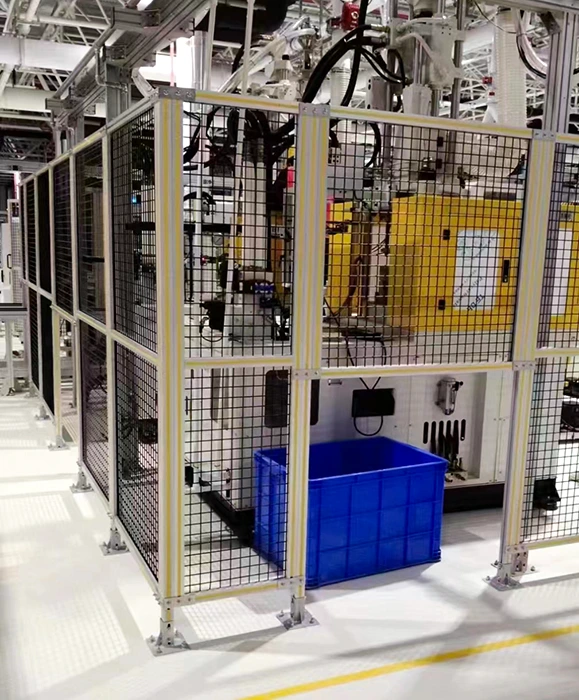

20×100 Masche, die nahe an der Gefahrenstelle sitzt
Das 20×100 mm geschweißte Drahtgitter ermöglicht es dem Zaun, etwa 120 mm vom Gefahrenpunkt entfernt zu stehen – der Weg “feines Gitter nahe der Quelle” gemäß EN ISO 13857. Dieser kurze Abstand gewinnt Bodenfläche in dichten Zellenlayouts zurück und hält Bediener dennoch aus der Reichweitenzone – ohne sperrigen geschweißten Stahlkäfig. Paneele sind schraubenlos und umkonfigurierbar, sodass ein Linienwechsel keinen neuen Zaun bedeutet.

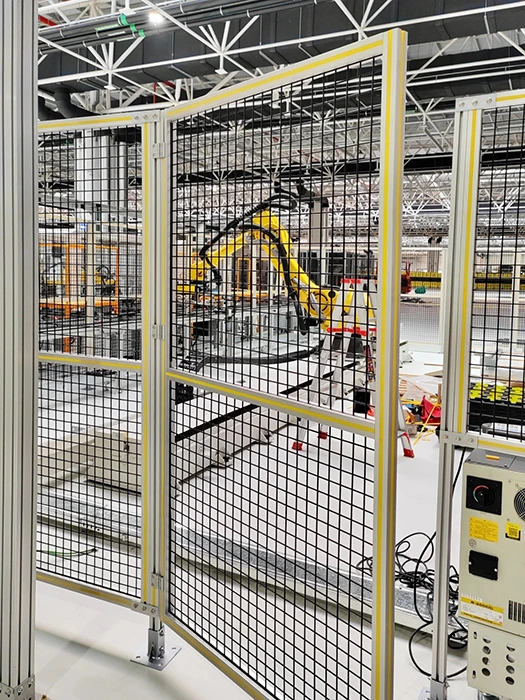

Pfosten, die Lichtvorhänge und Sicherheitsschalter tragen
Die T-Nut-40×40-mm-Aluminiumpfosten sind dafür ausgelegt, einen Sicherheitslichtvorhang und einen Schmersal AJM150 Sicherheitsschalter (1500 N Verriegelungskraft, dimensioniert für das 40×40-Profil) zu montieren. Eine geschützte Tür wird zu einem verriegelten, nothaltkompatiblen Zugangspunkt statt zu einer Lücke im Sicherheitskreis – dasselbe Detail erfüllt sowohl EU- als auch nordamerikanische Verriegelungserwartungen.
CE / Maschinenrichtlinie 2006/42/EG Unterlagen, bereit für SAT
Alfence liefert die CE / Maschinenrichtlinie 2006/42/EG Konformitätsdokumentation, die ein Integrator benötigt, um die Schutzeinrichtung in die Gesamtrisikobewertung und die Dateikette des Standortabnahmetests (SAT) einzubinden. Da ein Aluminiumprofil-Schutzzaunlayout sowohl auf EU- als auch auf nordamerikanische Normen bezogen ist, wird die Dokumentation einmal erstellt und pro Standort wiederverwendet – kein paralleler Papierpfad pro Region.
Wo ein Alfence-Design viele Standorte abdeckt

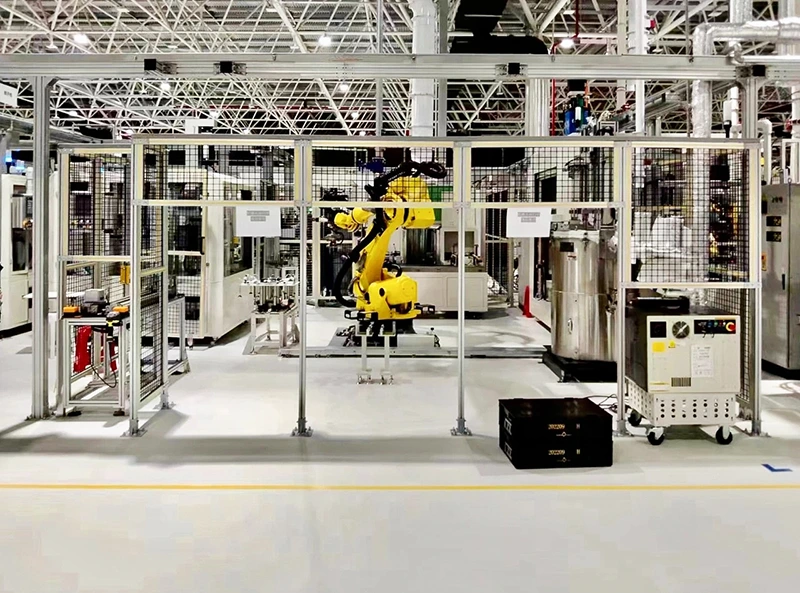

- Schutz von automatisierten Lagern in EU- und nordamerikanischen Einrichtungen
- Roboterzellen- und Schweißzellenisolierung auf Produktionslinien mit gemischten Normen
- AGV / AMR-Wegetrennung, wo sowohl ISO 3691-4 als auch ANSI B56.5 gelten
- Nachrüstschutz, der ohne Neukonstruktion die lokale Abnahme bestehen muss
- Integratoren, die eine einzige Stückliste an jede Region liefern, die sie bedienen
Da dasselbe Aluminiumprofil-Schutzzaun-Layout auf EU- und nordamerikanische Normen verweist, kann ein Integrator ein Design anbieten, versenden und dokumentieren, anstatt zwei Compliance-Arbeitsabläufe zu pflegen.
Erstellen Sie Ihr Compliance-Dateipaket
Teilen Sie uns mit, welche Rechtsgebiete und welche Ausrüstung Ihre Zellen erfüllen müssen. Wir liefern Ihnen das Alfence-Layout, die Schmersal-Verriegelungsspezifikation und den CE-/Maschinenrichtlinie-2006/42/EG-Dokumentationssatz, zugeschnitten auf Ihren Abnahmetest vor Ort.
Ein Zaun, jeder Markt
Hören Sie auf, zwei Schutzzaun-Normen zu pflegen. Spezifizieren Sie Alfence und führen Sie ein Aluminiumprofil-Schutzzaun-Design — und einen Papierpfad — von der EU nach Nordamerika.
