Instalación de enclavamiento de seguridad en línea de envasado automatizado sin retrabajo en campo
Para integradores de líneas de clavado de palets y empaque, una valla de seguridad para máquinas debería hacer más que definir un límite. Debería proporcionar una interfaz clara para dispositivos de interbloqueo de seguridad, soportar un aislamiento rápido del equipo y ayudar a detener la línea cuando se abre una puerta de acceso. El Vallado de Máquinas Mdfence está diseñado en torno a ese requisito de integración, ayudando a los equipos a reducir horas de ingeniería ocultas mientras construyen un perímetro de seguridad de automatización industrial configurable.
Por Qué Importan las Interfaces de Valla de Seguridad Estandarizadas en Líneas Automatizadas
Un proyecto convencional de vallado de seguridad soldado a menudo deja la interfaz final al equipo de instalación. Después de que llega la valla, los ingenieros miden la puerta, marcan el soporte, perforan nuevos agujeros, ajustan la posición del interruptor y repiten el proceso hasta que el actuador y la puerta de protección se alinean. En una línea de clavado de palets o de empaque, ese trabajo rara vez es visible en la cotización de compra, sin embargo consume tiempo de ingeniería y puede retrasar la puesta en marcha. También crea variación evitable entre celdas de máquina, dificultando la estandarización de procedimientos de mantenimiento y LOTO posteriores.
| Requisito de integración | Respuesta de diseño del vallado de máquinas |
|---|---|
| Circuito de parada de emergencia por apertura de puerta | La provisión de montaje del cerrojo de seguridad soporta la integración con dispositivos de interbloqueo de seguridad Omron D4NL y Pizzato; la lógica final del circuito permanece con el integrador. |
| Perforación y alineación repetidas en sitio | Las posiciones de agujeros de interfaz preplanificadas reducen la modificación en campo y hacen la instalación del interbloqueo de seguridad más predecible. |
| Protección perimetral del equipo | Paneles modulares de malla, puertas con marco, postes y placas base atornilladas crean una solución de protección física configurable. |
| Protección contra impacto y en línea | La evidencia de producto indexada muestra una referencia de rendimiento de impacto de 1600J para el sistema de protección; confirme la configuración requerida para el proyecto. |
| Diferentes diseños de celdas de máquina | Los paneles estandarizados y los módulos de acceso se pueden disponer alrededor de transportadores, paletizadoras y zonas de manipulación automatizada. |
Cuatro detalles de diseño que conectan la valla con el circuito de seguridad
1. Una interfaz de enclavamiento definida en la puerta de acceso
La puerta es el punto donde la protección física se encuentra con la responsabilidad del sistema de control. Mdfence proporciona un soporte/interfaz planificado para el montaje de cerraduras de seguridad para dispositivos convencionales como los componentes de la serie D4NL de Omron y FS de Pizzato. En lugar de tratar el interruptor como un elemento secundario, el integrador puede posicionar el dispositivo con el hardware de la puerta, verificar el recorrido del actuador y conectar la señal de la puerta de protección al circuito de seguridad de la máquina. El resultado es un camino más limpio hacia el comportamiento de parada con puerta abierta y una instalación de enclavamiento de seguridad repetible.
2. Dimensiones de panel y puerta que respaldan la planificación antes de la entrega

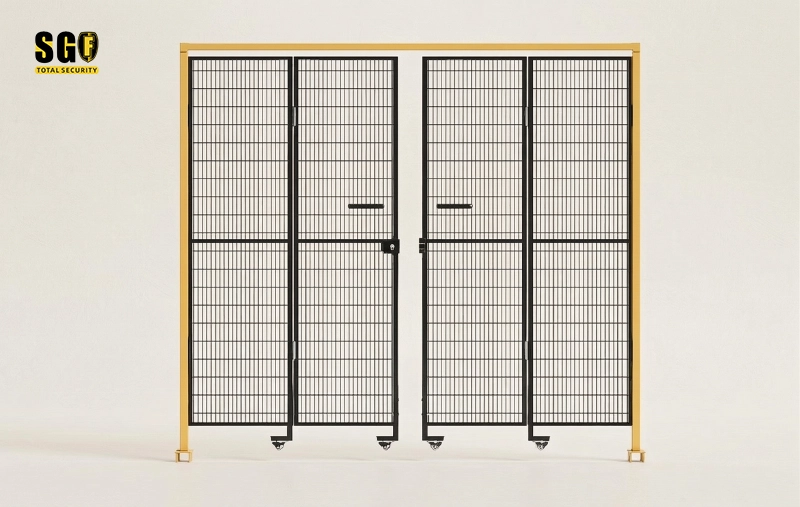

La referencia de ingeniería muestra una disposición de puerta de seguridad de tres paneles con un ancho total de 2400 mm, módulos de panel de 800 mm y una altura estándar de 2000 mm. Esa lógica dimensional le da al integrador de automatización un punto de partida práctico para el diseño CAD, el acceso del operador y el espacio de mantenimiento. La misma referencia identifica un pestillo de enclavamiento, bisagras plegables, ruedas giratorias de servicio pesado y frenos de pie independientes, de modo que la solución de acceso se puede revisar como un módulo completo en lugar de como piezas separadas en el sitio.
3. Paneles de malla soldada diseñados para un límite visible y mantenible

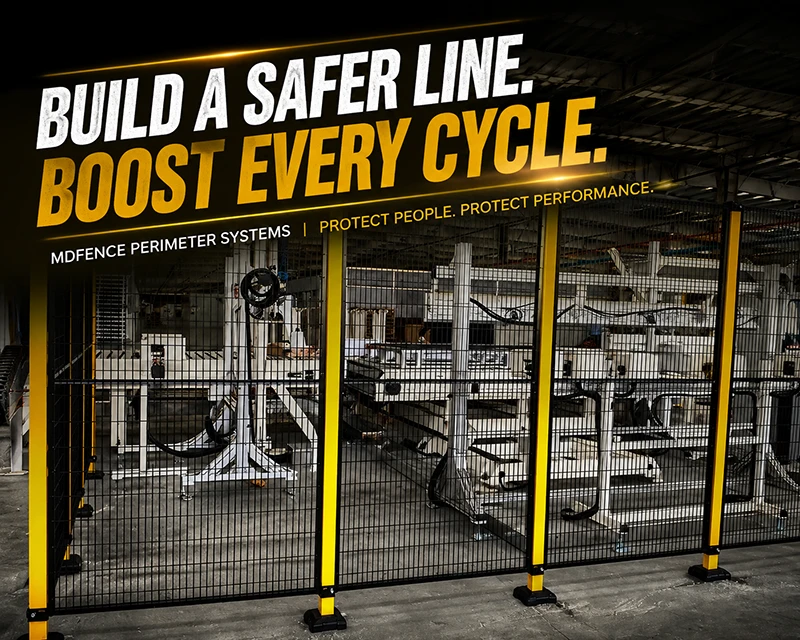

La evidencia del producto muestra paneles de malla soldada negra dentro de un marco de tubo cuadrado, con refuerzo a través del panel y detalles de soldadura plana completa resaltados en la descripción general de la construcción. Se identifica acero al carbono Q235 para el marco, mientras que los postes amarillos con recubrimiento en polvo hacen que el límite sea fácil de ver en un piso de producción concurrido. Esta combinación respalda la protección del perímetro de la máquina sin ocultar el equipo a los operadores y técnicos de mantenimiento.
4. Diseño modular para el aislamiento del sistema de automatización
Una vez que se estandariza la interfaz de seguridad, el resto del perímetro puede seguir el diseño de la línea. El sistema modular utiliza paneles de malla y postes de acero montados en el piso con placas base atornilladas, lo que permite al integrador definir una celda de robot, un enfoque de transportador, una zona de paletizadora o una ruta de acceso de mantenimiento sin diseñar un recinto soldado a medida para cada proyecto. Para futuros cambios de línea, se puede adaptar una valla de seguridad configurable en lugar de desecharla.
Dónde encaja este enfoque basado en la interfaz
- Líneas de clavado de palets y envasado: coordinar las puertas de seguridad con bisagras con el circuito de seguridad de la línea y reducir el retrabajo de puesta en marcha.
- Resguardo de seguridad de línea de transporte: separar los puntos de transferencia de las rutas peatonales mientras se mantiene definido el acceso de servicio.
- Protección de celdas de robot: Establecer una valla de seguridad robótica visible con acceso controlado por compuerta y aislamiento de equipos.
- Manejo automatizado de materiales: Combinar protección perimetral con zonas de seguridad para montacargas y peatones alrededor de las celdas de máquinas.
- Modificaciones futuras de la línea: Usar componentes modulares de barreras de seguridad para mejorar la flexibilidad del diseño de la línea de producción.
Para proyectos que apuntan a los requisitos de protección de máquinas de OSHA, la alineación con ISO 14120 o la seguridad robótica ANSI/RIA R15.06, la valla es una parte del sistema de reducción de riesgos. El integrador debe validar la arquitectura completa de protección, la selección de interruptores, la lógica del PLC de seguridad, el rendimiento de detención y la instalación en el sitio. Mdfence contribuye con el límite físico y la interfaz planificada que facilita la realización consistente de esas verificaciones.
Especificar la interfaz antes de que la valla llegue al sitio
Antes de emitir una orden de compra de protección, proporcione el dibujo de la celda de máquina, la cantidad de compuertas, la dirección de acceso requerida, el modelo de interruptor, la orientación del actuador, la altura del panel, el espacio de servicio, la condición del piso y los requisitos del circuito de seguridad. El enfoque de Mdfence permite que el equipo del proyecto revise la integración de Omron D4NL o Pizzato en la etapa de diseño, en lugar de descubrir un desajuste de montaje durante la instalación. Ahí es donde se elimina el costo oculto: menos perforaciones en el campo, menos iteraciones de alineación y menos tiempo de ingeniería dedicado a convertir una valla genérica en una valla de seguridad para máquinas.
Construir un sistema de protección de máquinas más predecible
Cuando una línea automatizada depende de una señal de parada por compuerta abierta, la valla de seguridad debe especificarse como un componente de integración, no como un producto perimetral suelto. Con paneles modulares, construcción soldada visible, montaje atornillado al piso e interfaces de bloqueo de seguridad planificadas, Mdfence ayuda a los integradores de automatización a acortar los ciclos del proyecto, simplificar el control de acceso y reducir el riesgo de costosos retrasos en la puesta en marcha.
