IT Многостандартная защита оборудования
Одна конструкция защитного ограждения из алюминиевого профиля, сертифицированная от ЕС до Северной Америки
Интеграторы складов и автоматизации, запускающие ячейки в ЕС и Северной Америке, одновременно подчиняются двум сводам правил — EN ISO 14120 / 13857 с одной стороны, OSHA и ANSI/RIA R15.06 с другой, а пути AGV добавляют ISO 3691-4 / ANSI B56.5. Alfence создана для соответствия обоим, поэтому одна конструкция защитного ограждения из алюминиевого профиля проходит аудит на каждом рынке и напрямую вписывается в вашу документацию по приемке объекта.
Что должны соблюдать трансграничные интеграторы
Одна компоновка ограждения часто должна одновременно соответствовать европейскому и североамериканскому стандартам. Таблица ниже показывает, где Alfence спроектирована для соответствия каждому требованию, поэтому одна и та же спецификация материалов не требует второго рабочего процесса по соответствию.
| Требование / зона | Стандарт, которому Alfence создана соответствовать |
|---|---|
| Защита роботов и автоматизированных ячеек | EN ISO 14120:2015 (конструкция), согласовано с EN ISO 13857 — сетка 20×100 мм обеспечивает минимальное расстояние 120 мм до опасности |
| Североамериканские роботизированные ячейки | OSHA 29 CFR 1910 и ANSI/RIA R15.06 |
| Пути движения AGV / AMR | ISO 3691-4 и ANSI B56.5, с опциями световых завес и межзонных блокировок |
| Доступные двери и ворота для обслуживания | С возможностью блокировки; предохранительный выключатель Schmersal AJM150 (усилие блокировки 1500 Н, подходит для профиля 40×40) |
| Соответствие машинному законодательству ЕС | Комплект документации CE / Директива по машинам 2006/42/EC |
Как Alfence работает в разных юрисдикциях
Сетка 20×100, расположенная близко к опасной зоне
Сварная проволочная сетка 20×100 мм позволяет разместить ограждение примерно в 120 мм от опасной точки — это путь “мелкая сетка у источника” согласно EN ISO 13857. Такое короткое расстояние экономит площадь пола в плотных ячейках и при этом удерживает операторов вне зоны досягаемости — без громоздкой сварной стальной клетки. Панели не требуют болтов и могут быть перенастроены, поэтому смена линии не означает новое ограждение.
Стойки, несущие световые завесы и предохранительные выключатели
Алюминиевые стойки с T-образным пазом 40×40 мм предназначены для монтажа предохранительной световой завесы и предохранительного выключателя Schmersal AJM150 (усилие блокировки 1500 Н, рассчитано на профиль 40×40). Охраняемая дверь становится блокируемой точкой доступа, совместимой с аварийным остановом, а не разрывом в цепи безопасности — эта же деталь удовлетворяет требованиям к блокировке как в ЕС, так и в Северной Америке.

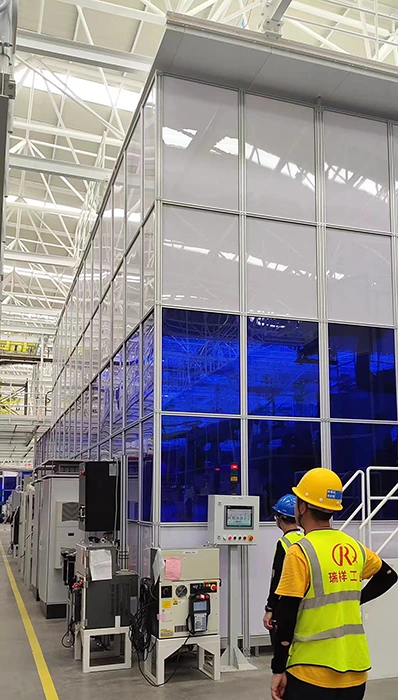

Документы CE / Директива по машинам 2006/42/EC, готовые к SAT
Alfence поставляет комплект документации по соответствию CE / Директива по машинам 2006/42/EC, необходимый интегратору для включения ограждения в общую оценку рисков и цепочку файлов приемочных испытаний на объекте (SAT). Поскольку одна компоновка защитного ограждения из алюминиевого профиля ссылается на стандарты как ЕС, так и Северной Америки, документация создается один раз и используется на каждом объекте — без параллельного бумажного документооборота по регионам.
Где одна конструкция Alfence охватывает множество объектов
- Ограждение автоматизированного склада на объектах в ЕС и Северной Америке
- Изоляция роботизированных и сварочных ячеек на производственных линиях со смешанными стандартами
- Разделение путей AGV / AMR, где применяются и ISO 3691-4, и ANSI B56.5
- Модернизация ограждений, которая должна пройти местную приемку без перепроектирования
- Интеграторы, отгружающие одну спецификацию материалов во все регионы, которые они обслуживают
Поскольку одна и та же компоновка защитного ограждения из алюминиевого профиля привязана к стандартам ЕС и Северной Америки, интегратор может котировать, отгружать и документировать одну конструкцию вместо ведения двух параллельных процессов соответствия.
Сформируйте свой комплект файлов соответствия
Сообщите нам юрисдикции и оборудование, которым должны соответствовать ваши ячейки. Мы вернем компоновку Alfence, спецификацию блокировок Schmersal и комплект документации CE / Директива по машинам 2006/42/EC, адаптированный под ваш приемочный тест на объекте.
Одно ограждение — любой рынок
Перестаньте поддерживать два стандарта ограждений. Укажите Alfence и используйте одну конструкцию защитного ограждения из алюминиевого профиля — и один комплект документов — от ЕС до Северной Америки.
